Verbindungsbrücke in Ditzingen
Projektdaten
Die Brücke ist eine leichte Schalenkonstruktion, die aufgrund der hohen Effizienz des Tragwerks aus nur 2cm dünnen, doppelt gekrümmten Edelstahlblechen hergestellt werden konnte. Der Schalenrand wurde zur Stabilisierung durch Aufkantungen verstärkt, welche sich zu den vier Fußpunkten hin verdrehen und dreieckige Lagerpunkte formen. Auf weitere Aussteifungen in der Schalenfläche konnte vollständig verzichtet werden. Im Bereich der Lauffläche wurden die gelaserten Öffnungen durch ca. 14.300 kleinere, mit Glas gefüllte Bohrungen ersetzt.

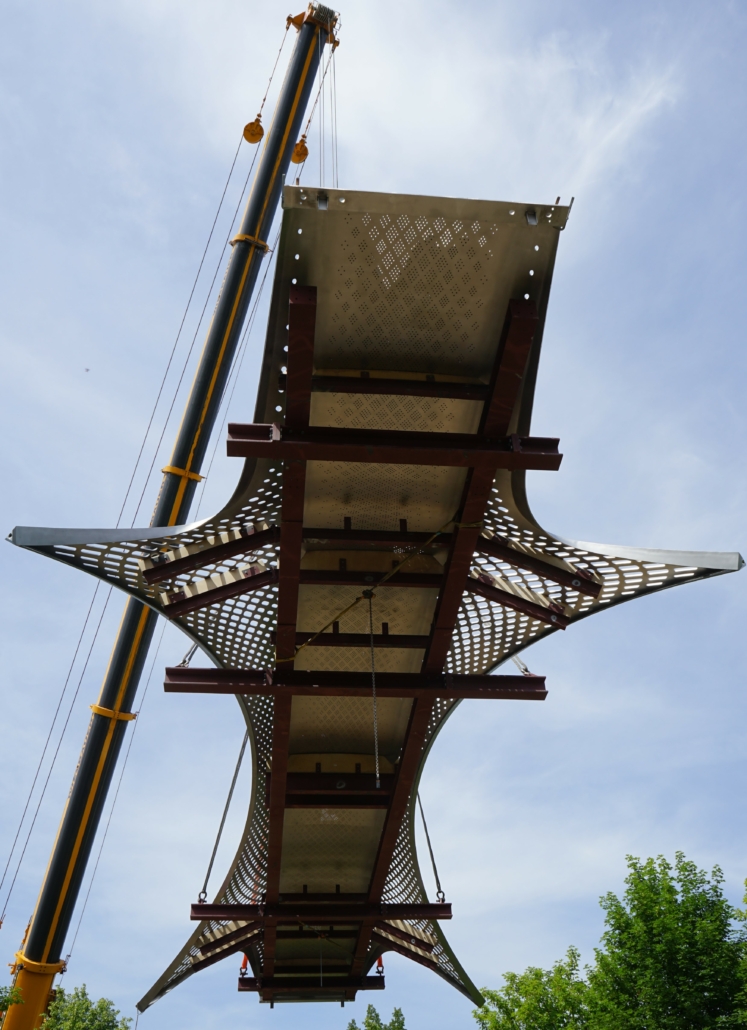

Die Brücke wurde vor Ort aus mehreren Einzelteilen zusammengeschweißt und per Schwerlastkran in ihre endgültige Position gehoben. Die Leichtigkeit der Brücke wird durch die sehr transparenten und entspiegelten Ganzglasgeländer noch unterstrichen.
Kunde
Trumpf Immobilien GmbH & Co. KG
