Brückenbau Bindlach
Projektdaten

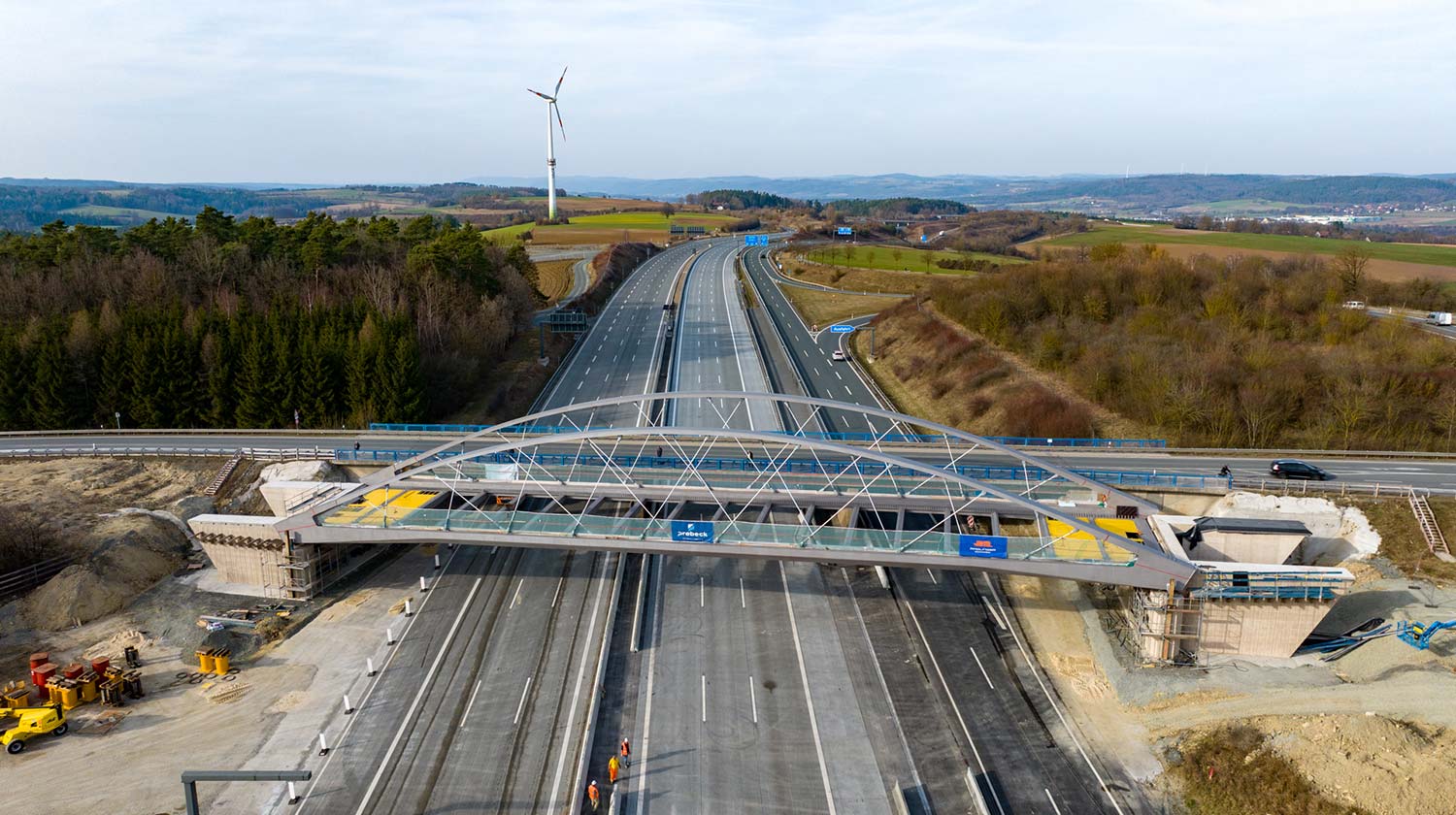

Bei diesem Projekt wurde eine filigrane Netzbogenbrücke im Raum Bindlach bei Bayreuth in Oberfranken mit einem Stahlgewicht von rund 386 Tonnen realisiert. Die Konstruktion misst etwa 75 Meter in der Länge, 14 Meter in der Breite und 13 Meter in der Höhe. Insgesamt wurden 33 Unterbaugruppen im Werk in Bogen gefertigt und zu einer präzise abgestimmten Stahlbaukonstruktion zusammengeführt.

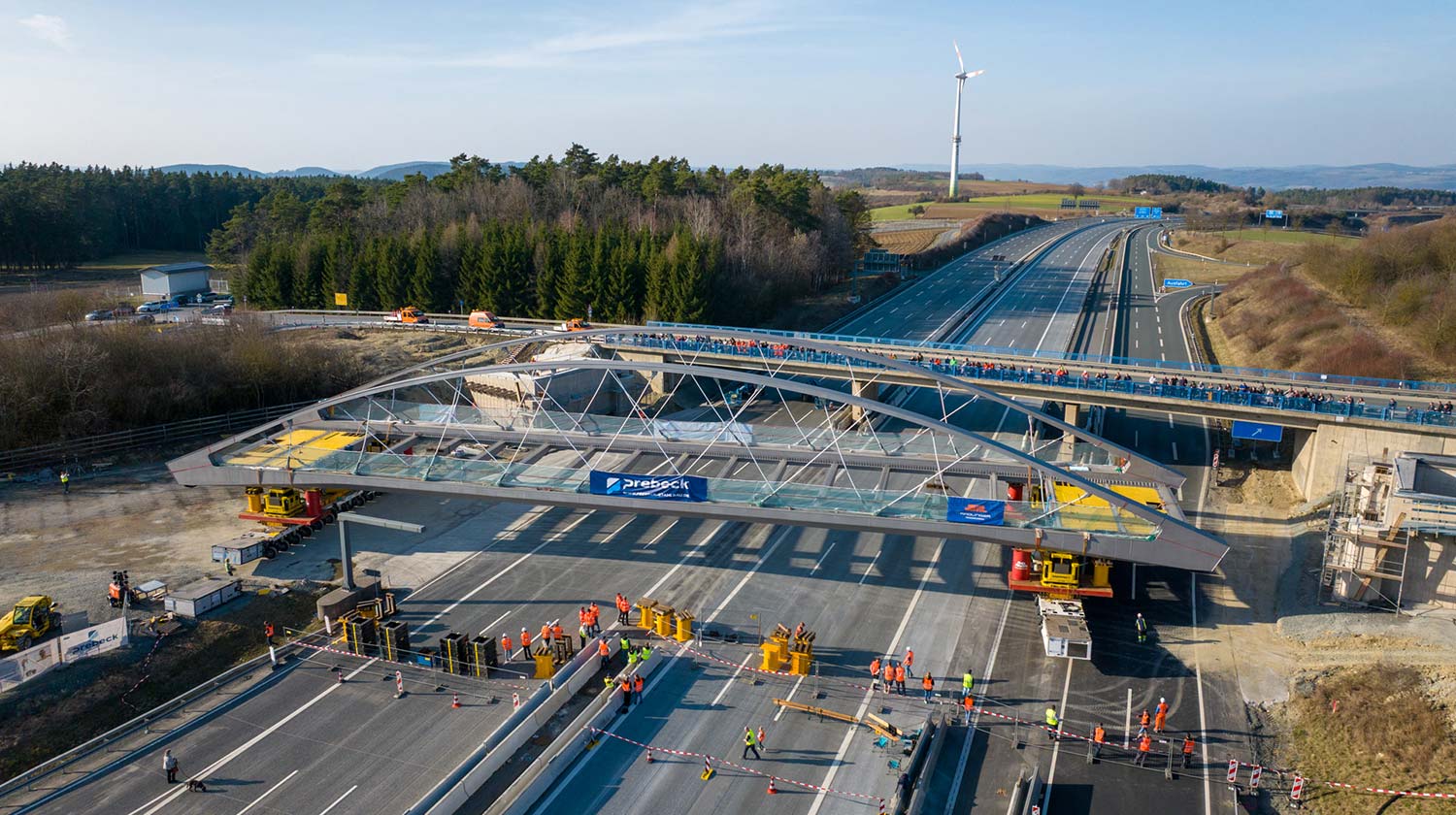

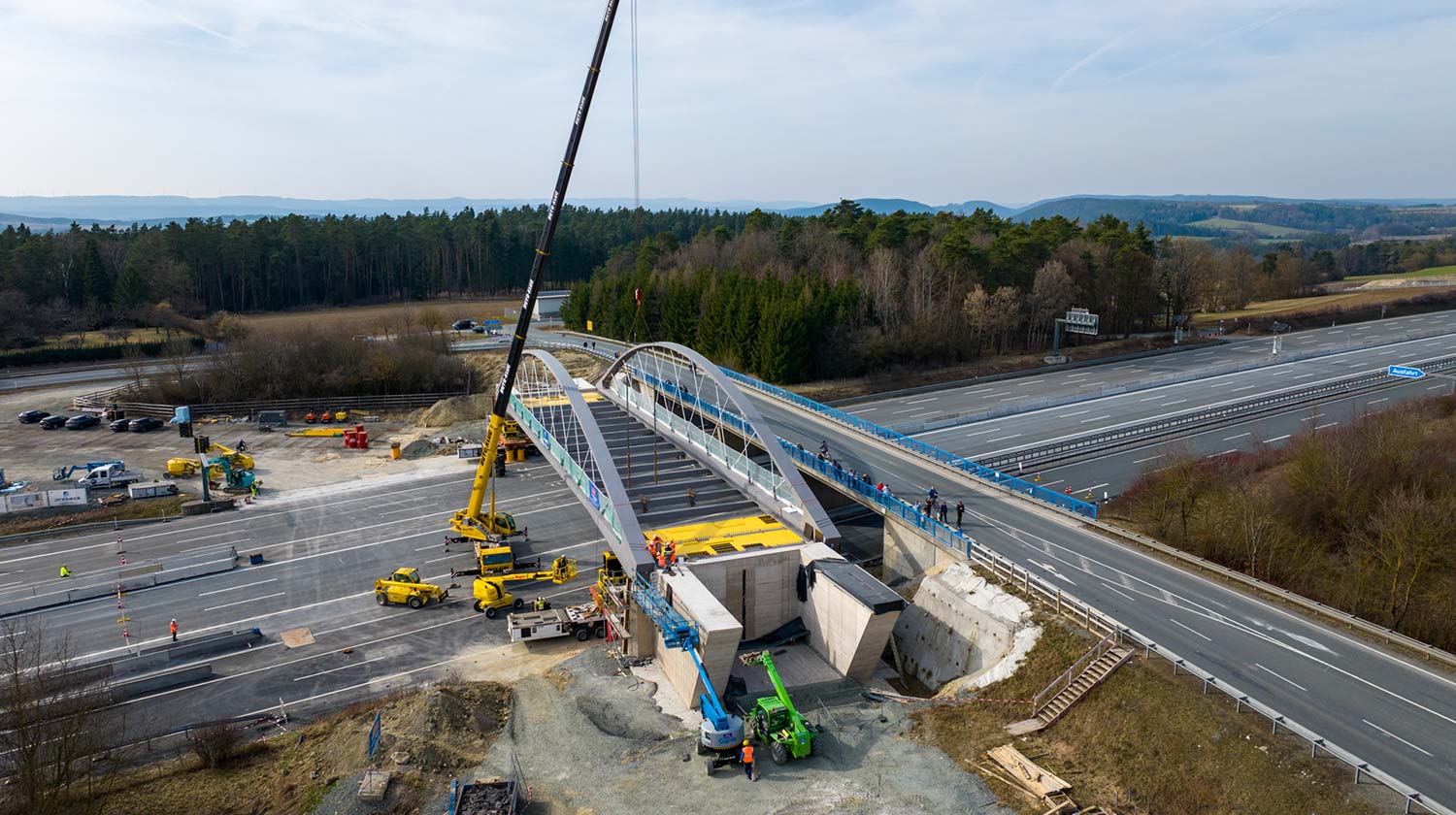

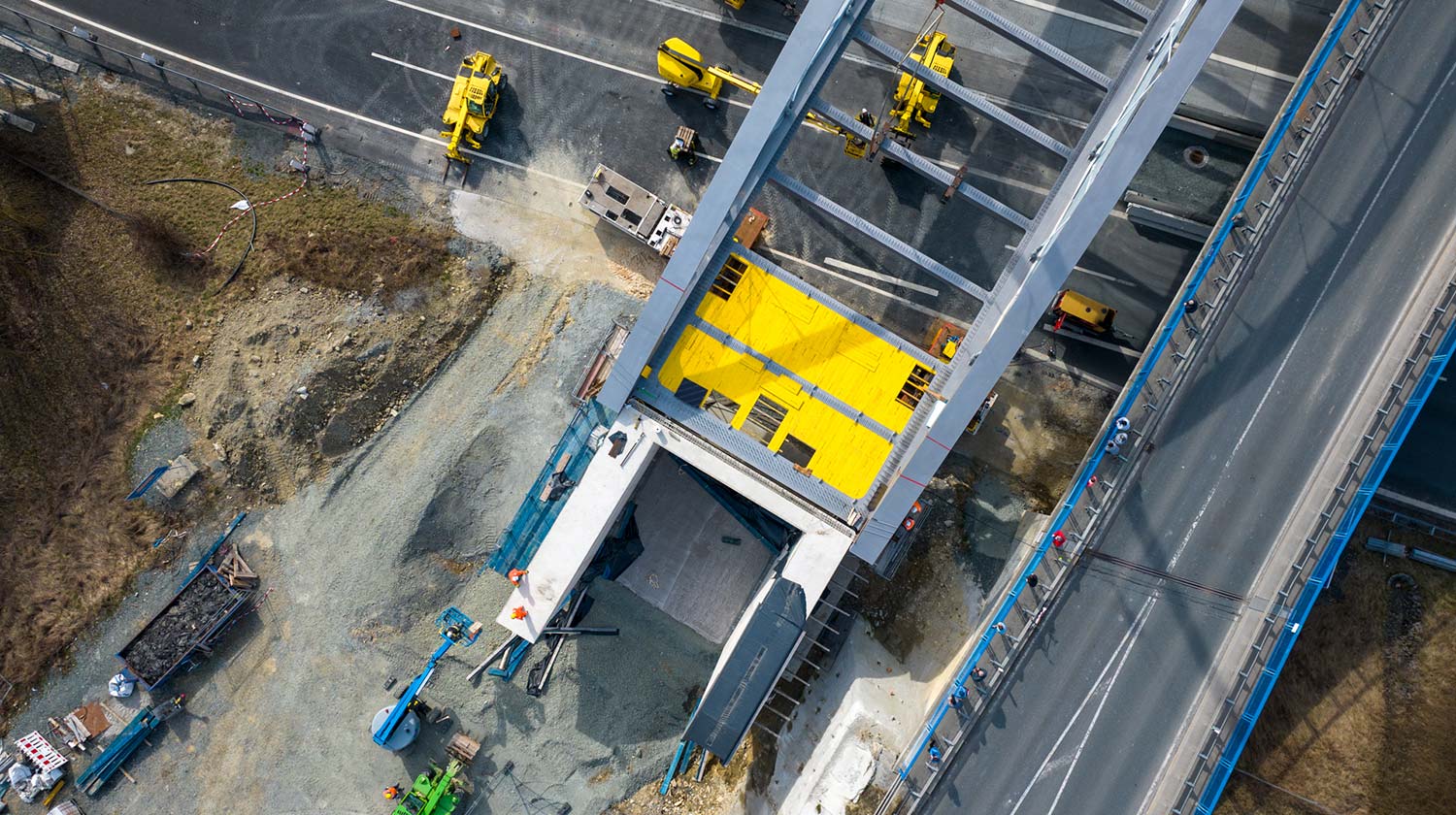

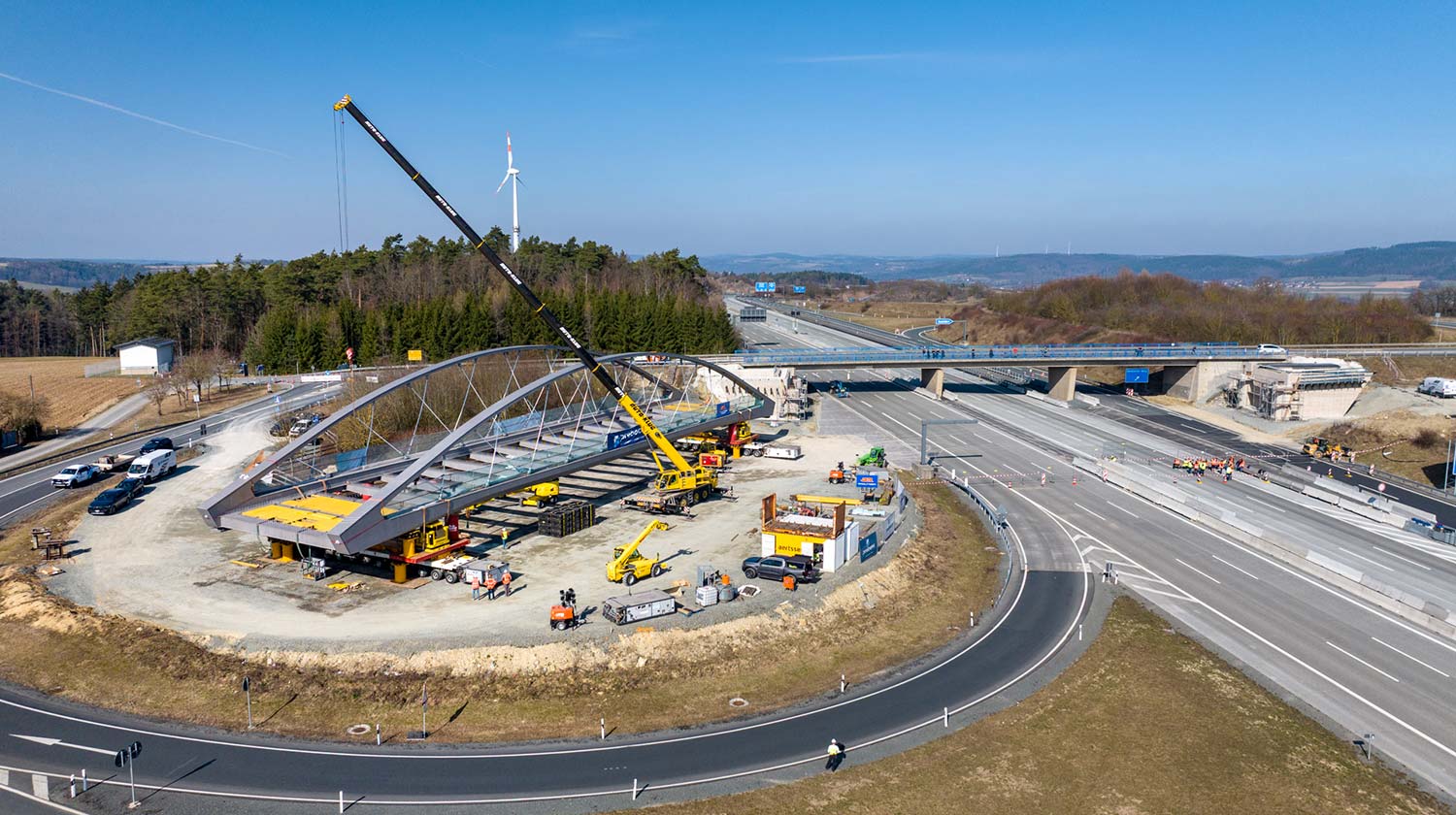

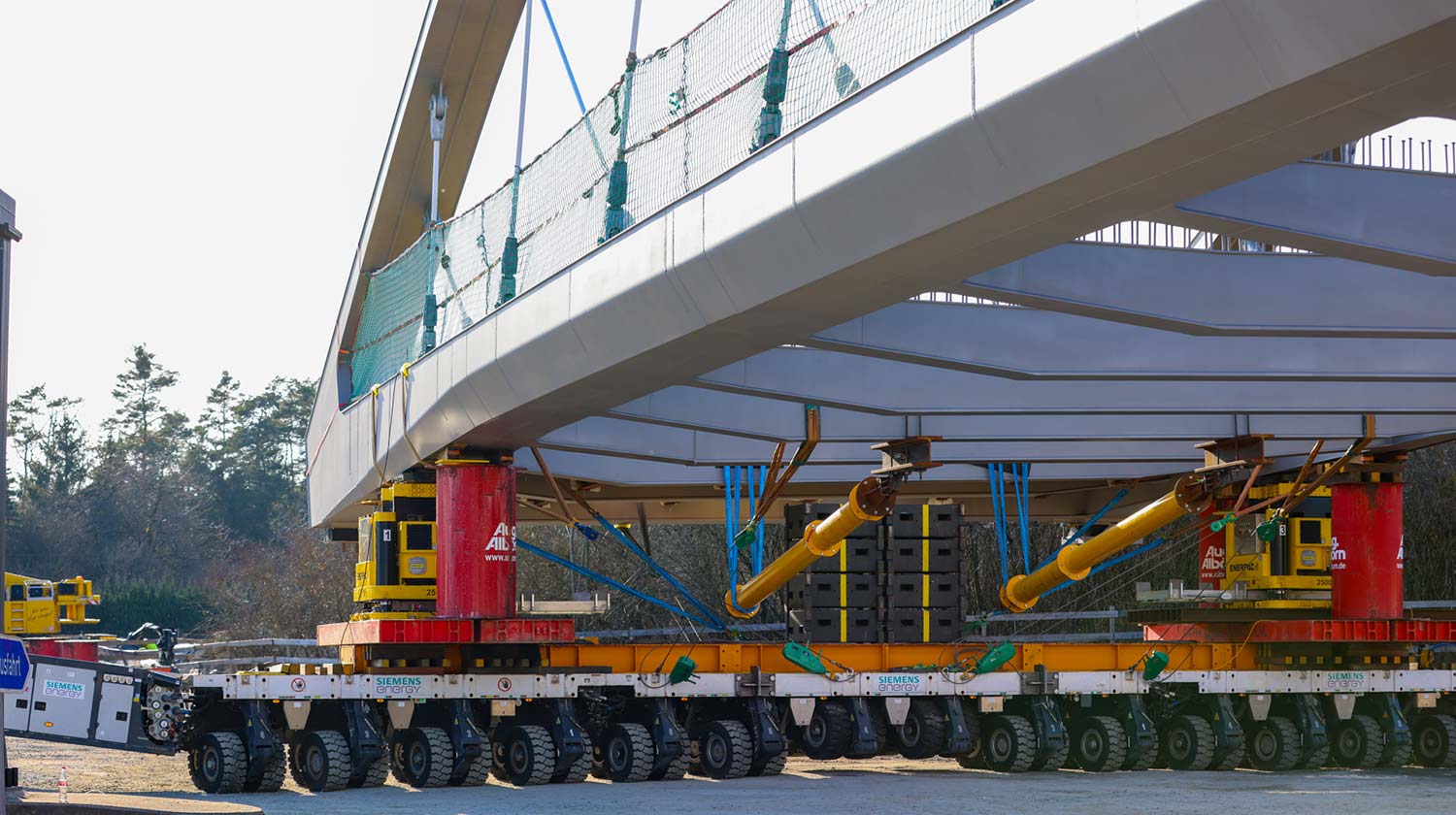

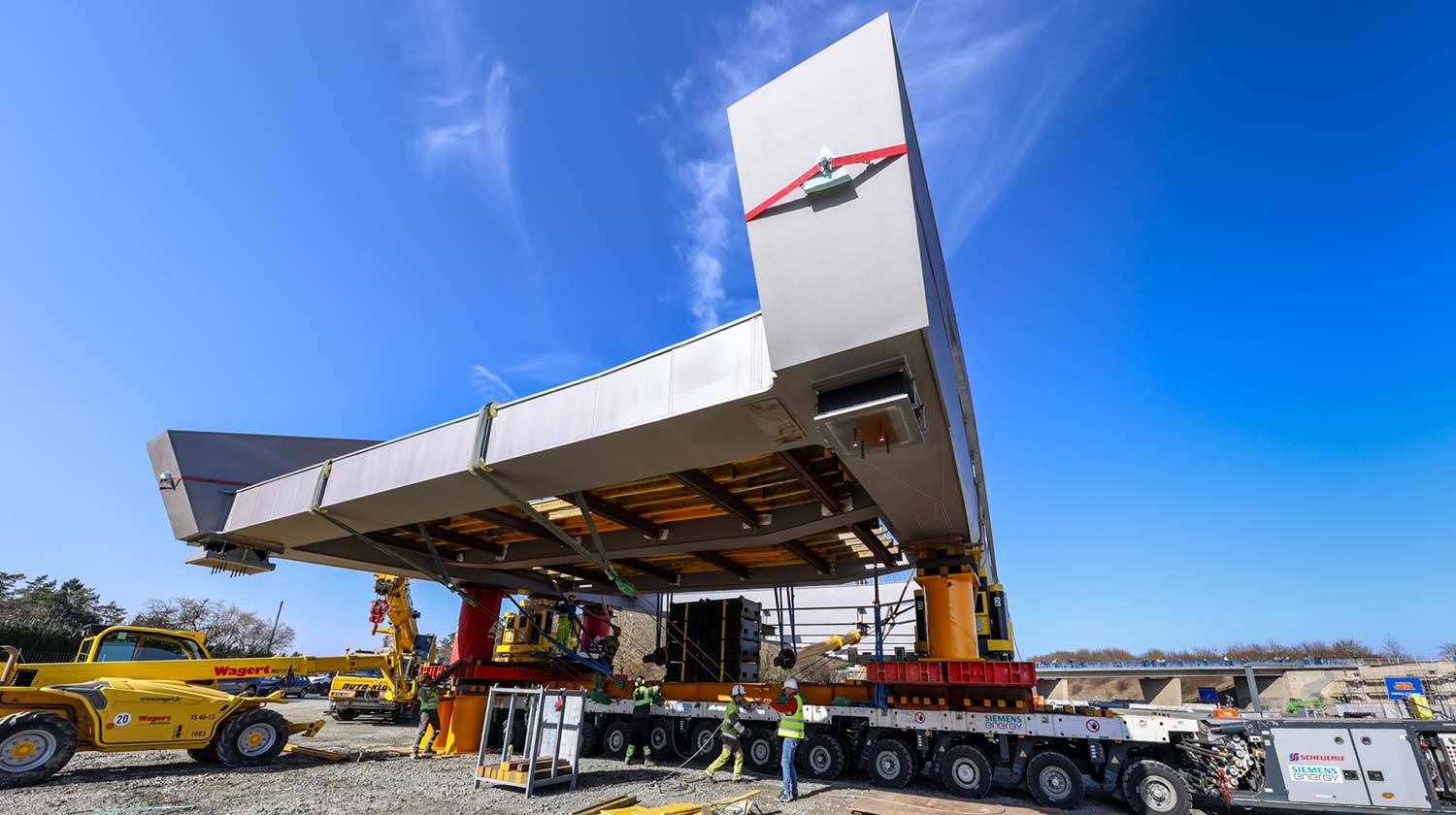

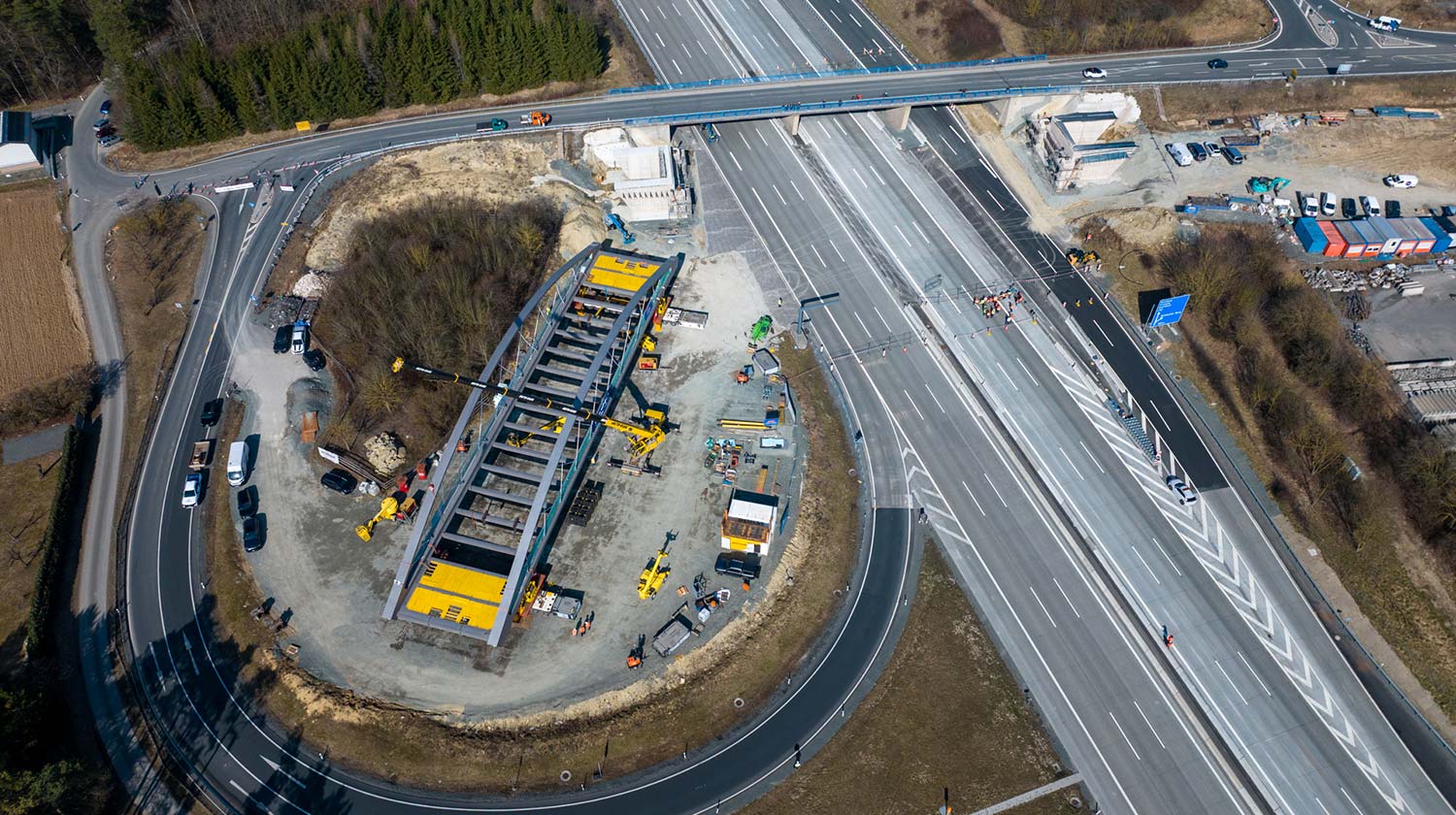

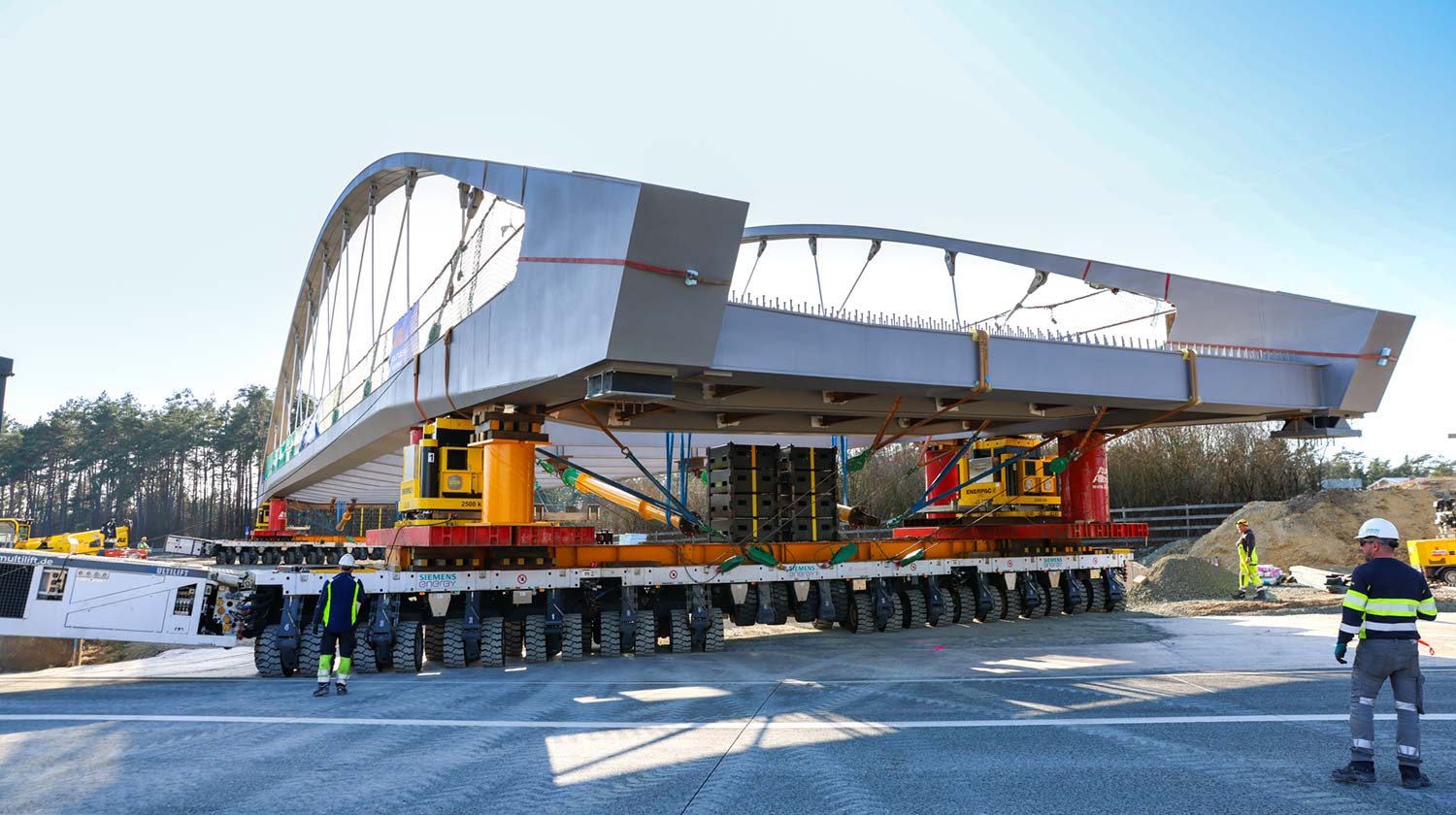

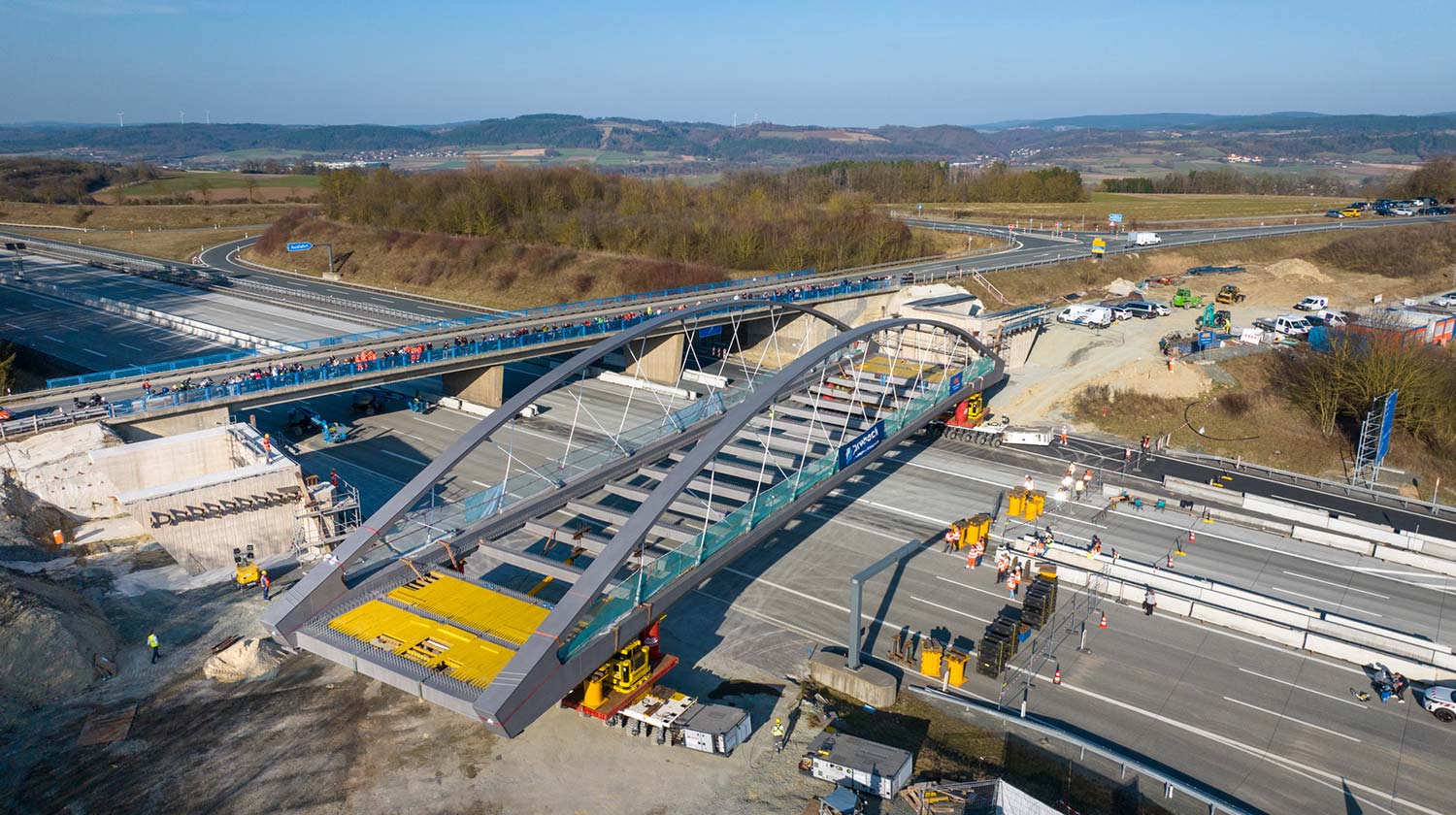

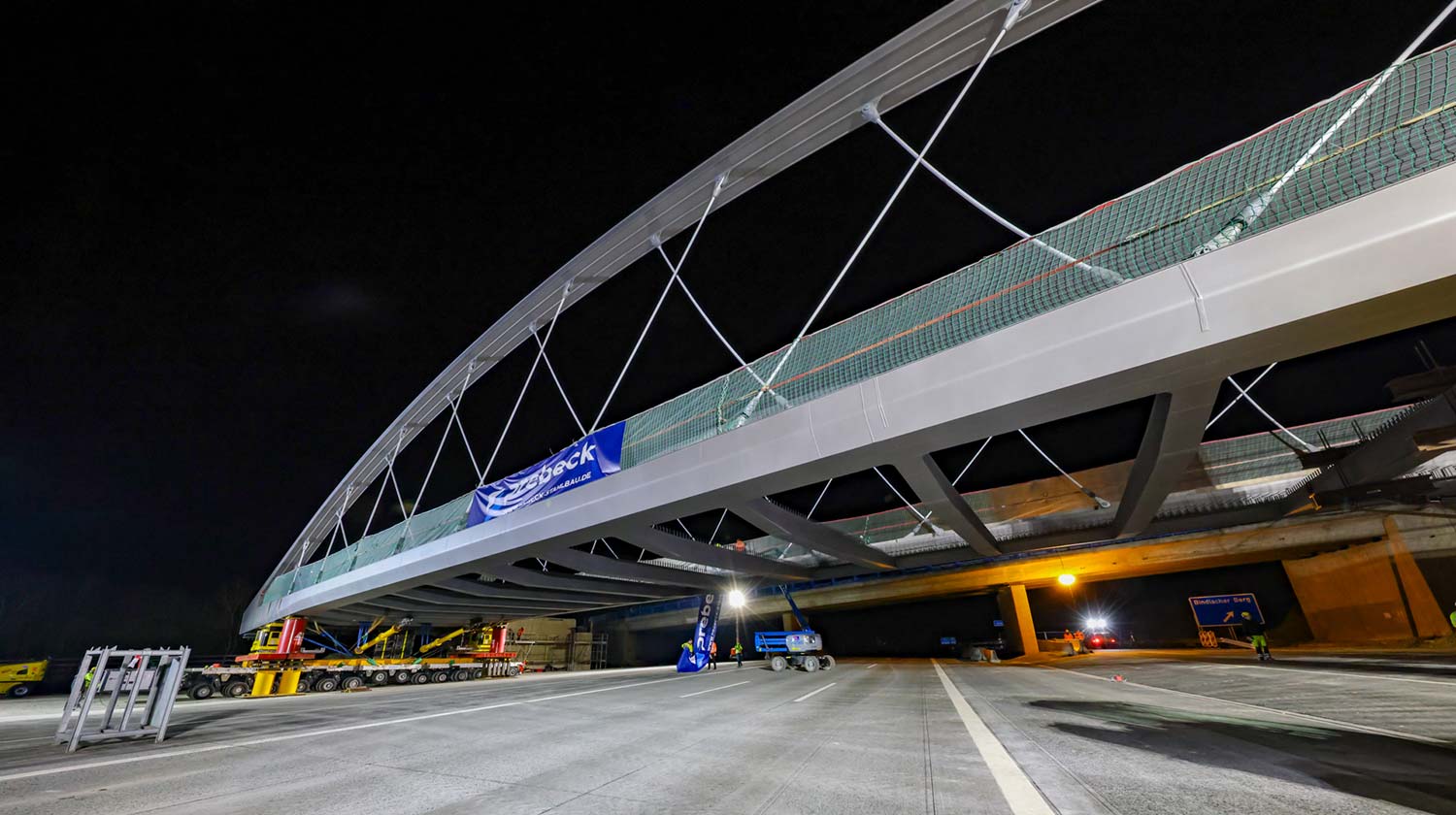

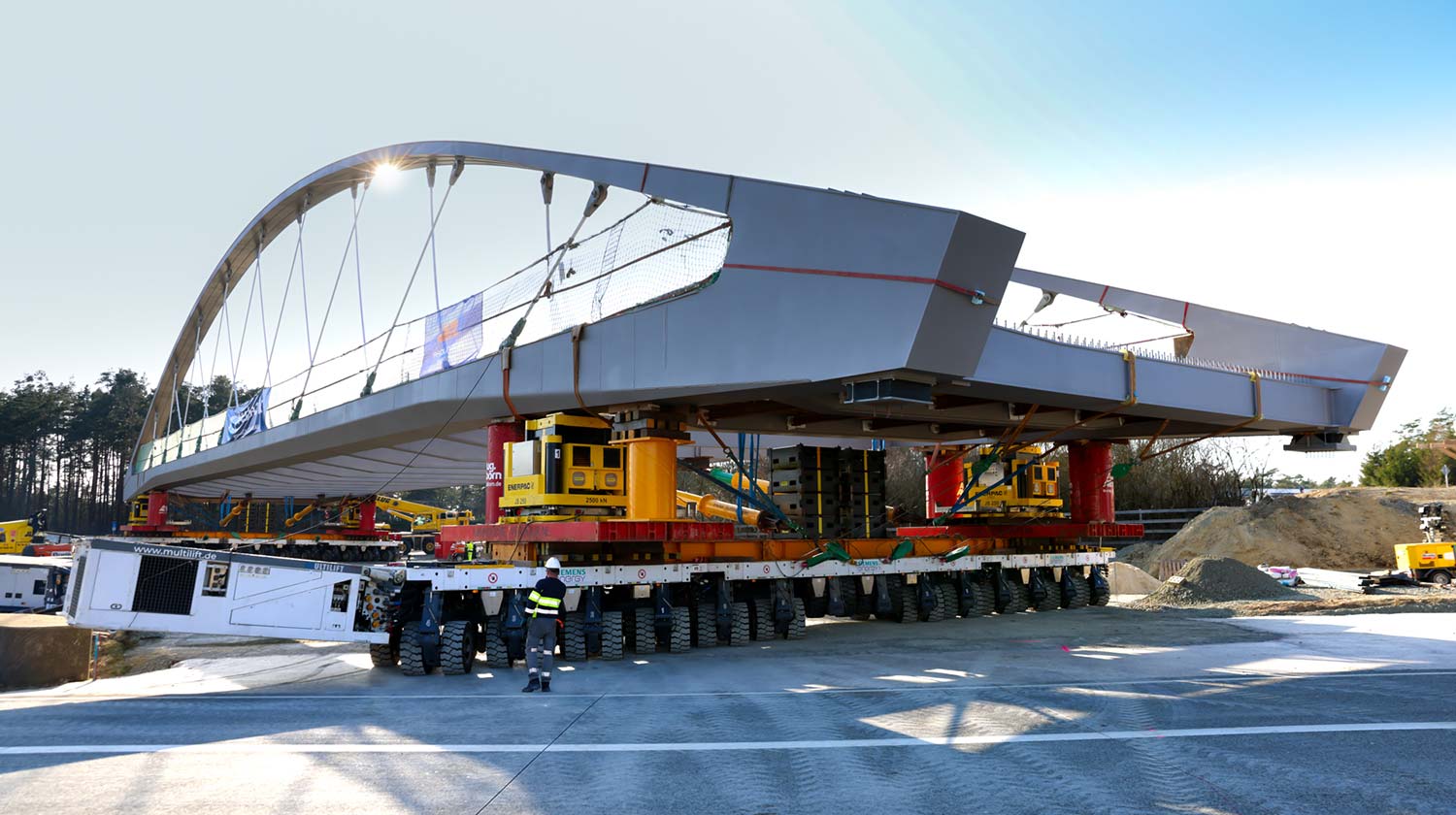

Die in Bogen, Niederbayern, vorgefertigten Elemente wurden nachts per Schwerlasttransport zur Baustelle nach Bindlach bei Bayreuth geliefert und vor Ort neben der Autobahn montiert, verschweißt und endbeschichtet. Des Weiteren wurden im Rahmen der Endmontage die Zugseile montiert. Anschließend erfolgte das Einfahren und Einheben der kompletten Brückenkonstruktion innerhalb eines eng getakteten Zeitfensters von nur zwei Tagen unter Vollsperrung der Autobahn.

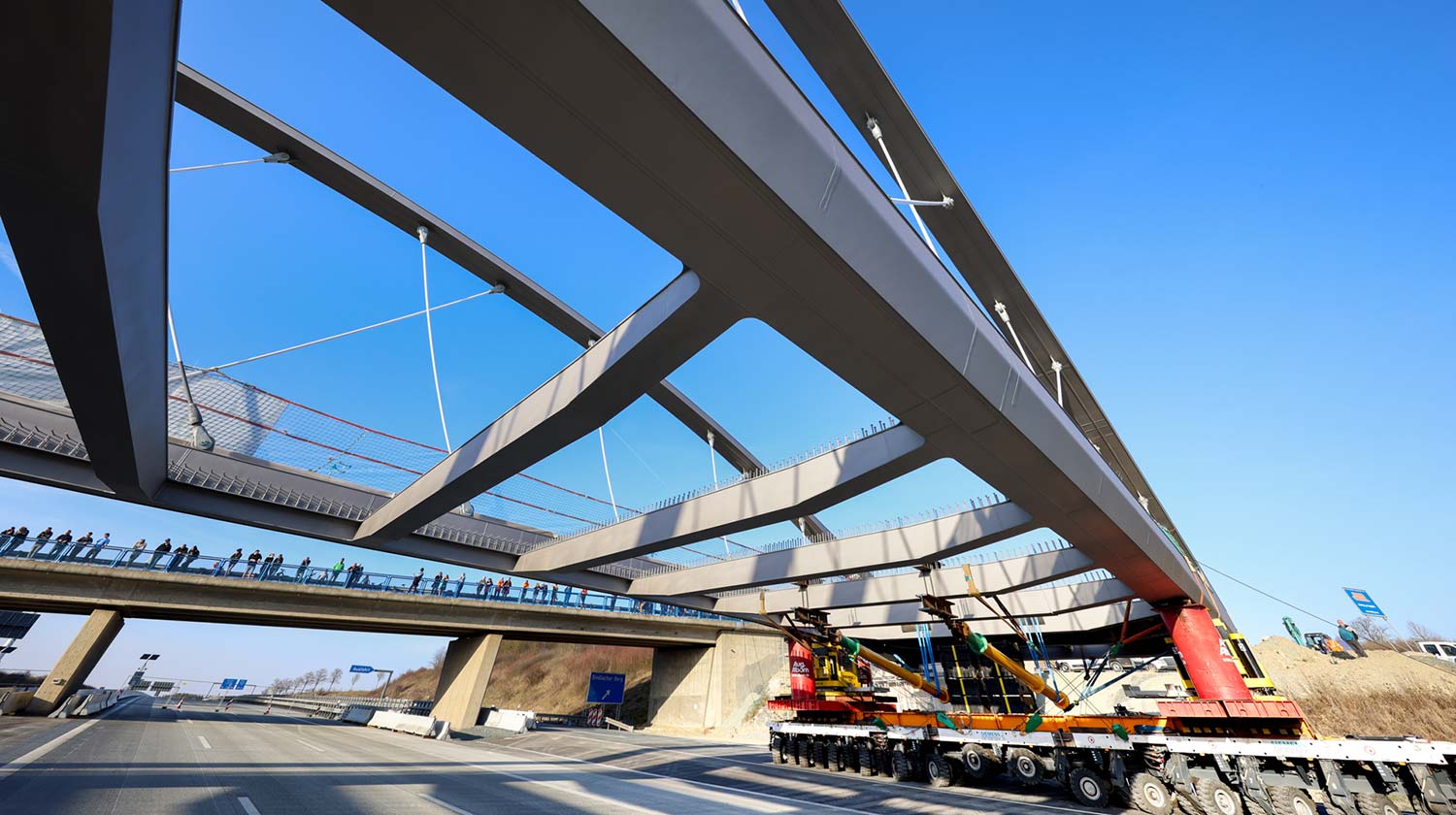

Unser vertraglicher Leistungsumfang umfasste die Fertigung und Montage der gesamten Stahlkonstruktion, sow die Lieferung, Montage und Beschichtung der Stahlseile. Charakteristisch für das Bauwerk ist die Planung als Netzbogenbrücke mit 36 Stahlseilen mit einem Durchmesser von jeweils 60 Millimetern. Sie prägen das konstruktive System und ermöglichen die filigrane, zugleich leistungsfähige Bauweise.
Eine besondere Herausforderung dieses Stahlbauprojekts in Oberfranken lag in der hohen Präzision während aller Fertigungs- und Montageschritte sowie in der Umsetzung als Pilotprojekt für eine Beschichtung nach Blatt 100. Realisiert wurde das Projekt in enger Zusammenarbeit mit dem ARGE-Partner.
